图像拼接系统设计与实现（2）：Web 拼接系统设计与实现

前言

之前的博客中，已经介绍了图像拼接主要可以分为4个阶段：特征提取、特征匹配、图像配准、图像融合，其中特征提取阶段有SURF、SIFT、ORB、Harris等算法。于是我写了一个Web系统，用于使用不同的特征提取算法进行图像拼接，并且比较之间的效率和质量。

项目为前后端分离项目，前端代码仓库地址：https://github.com/bodhisatan/stitch-frontend ；后端代码仓库地址：https://github.com/bodhisatan/stitch-backend

系统设计

算法选取

在图像拼接领域中，主要流行的有三种特征提取算法：SIFT、SURF、ORB，这三种都在OpenCV里有实现（SURF因为专利原因已经从OpenCV里下掉），SURF是SIFT的加强版，运算效率比SIFT高一个数量级，ORB基于FAST，运算效率比SIFT高两个数量级，但是鲁棒性不及SIFT和SURF。因此在算法的选取上，选择了OpenCV已经实现的SIFT和ORB，在运算效率和鲁棒性方面都有明显的比较。除此之外，我自己也实现了一个Harris方案，Harris是一种角点匹配方法，对尺度很敏感，不具有尺度不变性，需要先将图片转为灰度图再进行运算。

比较参数选取

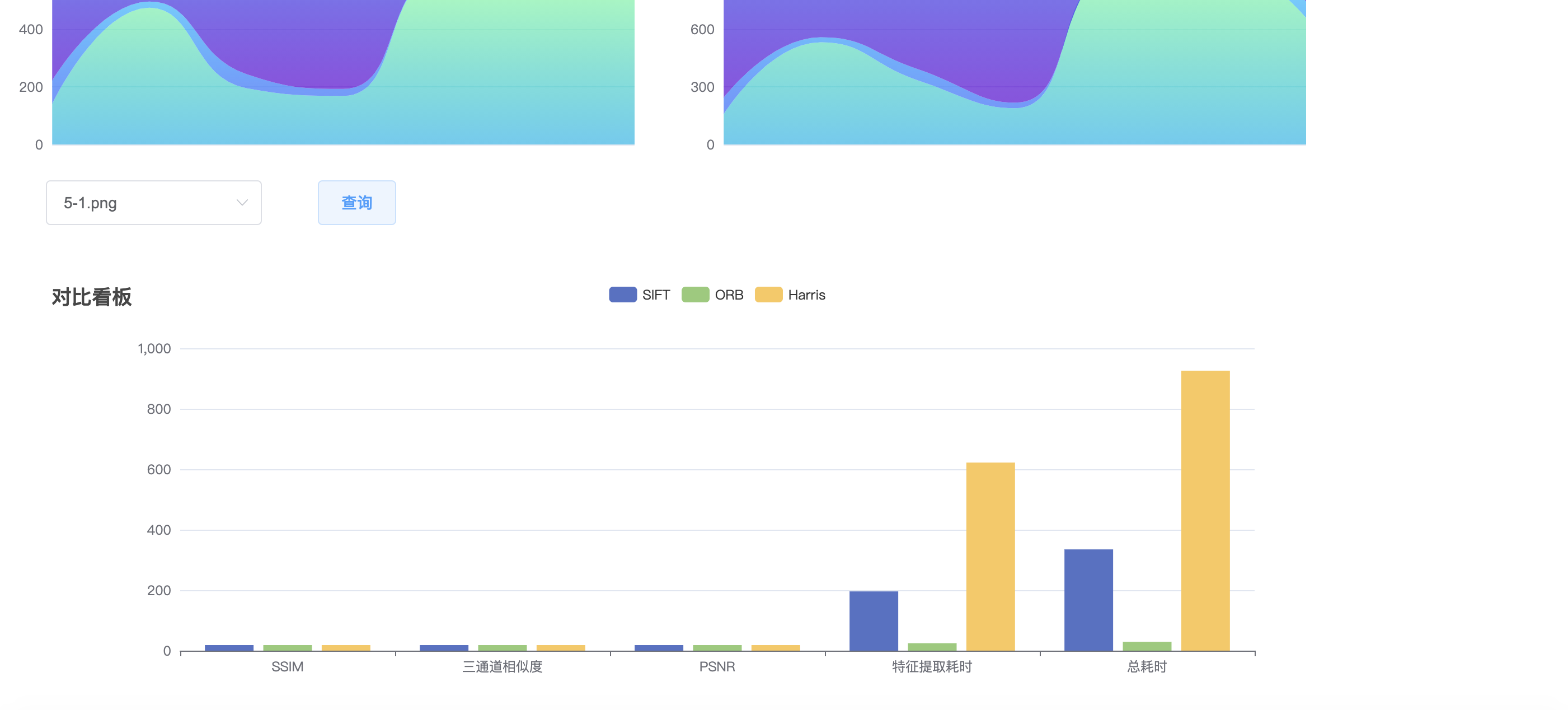

对于算法的比较，主要从三方面考虑：

待拼接图像的相似度（前置条件角度）
输出图像的质量（输出质量角度）
运行时间（运行效率角度）
输入图像相似度
有些特征提取、匹配算法要求待匹配图像相似度较高，于是我记录了相似度参数。相似度采用两方面指标：
三通道直方图相似度: 比较常见的衡量相似度的指标，先得到图像像素值的直方图，再计算直方图的相似度，这种计算方案有个缺陷，它仅反映图像像素值的数量，不能反映图像纹理结构，很明显该方法存在很多误判，比如纹理结构相同，但明暗不同的图像，应该相似度很高，但实际结果是相似度很低，而纹理结构不同，但明暗相近的图像，相似度却很高。
SSIM: 为了弥补直方图相似度的缺陷，我又采取了SSIM指标。SSIM是结构化相似度，是一种全参考的图像质量评价指标，它分别从亮度、对比度、结构三方面度量图像相似性，能够弥补直方图相似度误判的缺陷。（在之前的博文中也有详细介绍）

输出图像质量

拼接的输出图像的品质，一般从有没有裂缝、有没有鬼影、有没有正确拼接等角度，但没有一个具体客观的指标。我看了相关的论文之后，发现有一篇论文通过PSNR指标作为输出图像质量的参考。

PSNR(Peak Signal to Noise Ratio): 峰值信噪比，主要是为了衡量经过处理后的影像品质，PSNR指标越高，代表输出图像的失真越少，质量越高

$PSNR=10*log_{10}(\frac{MAX_I^2}{MSE})$ $MSE = \frac{1}{mn}\sum_{i=0}^{m-1}\sum_{j=0}^{n-1}[I(i, j)-K(i,j)]^2$

其中，MAXI是表示图像点颜色的最大数值，如果每个采样点用 8 位表示，那么就是 255。

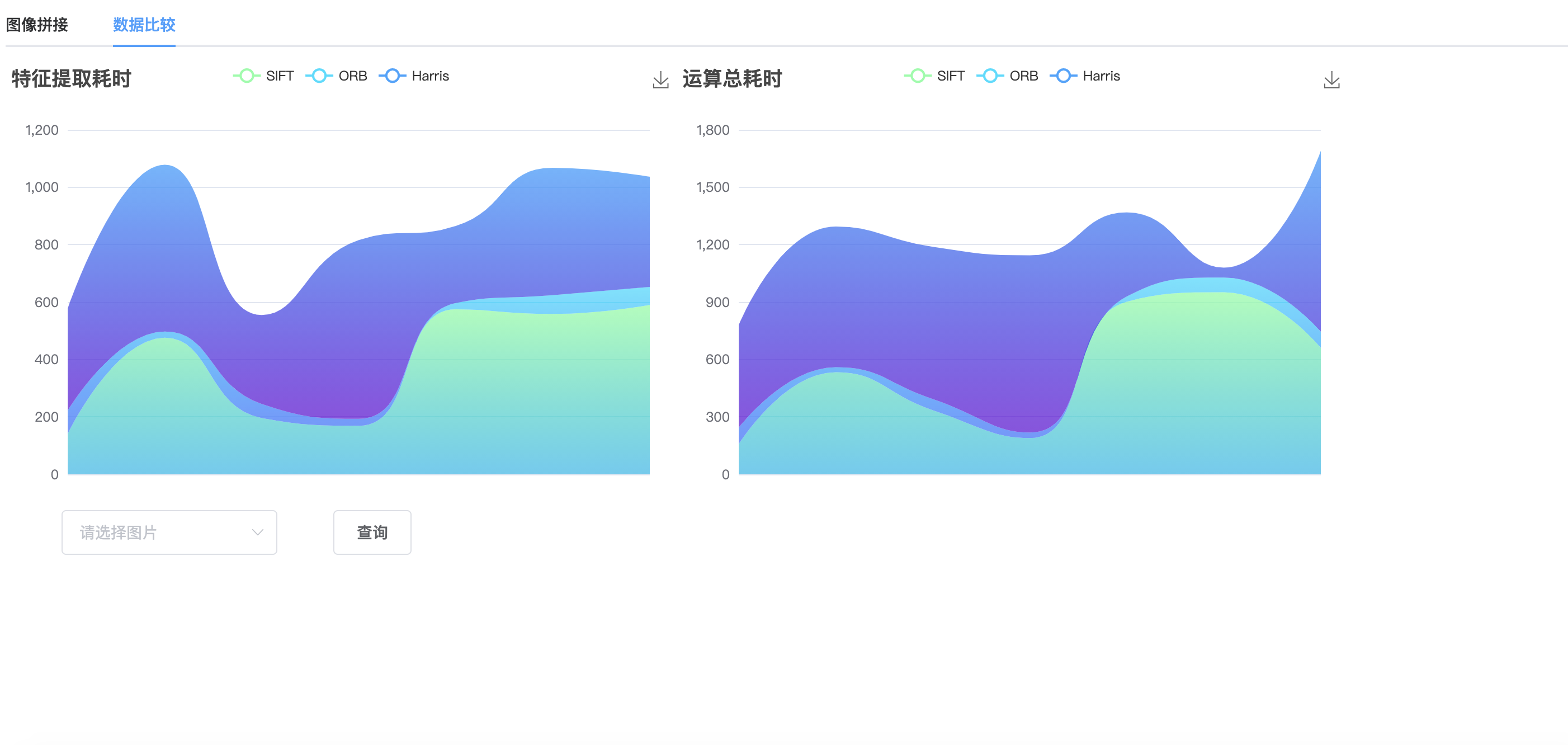

运行时间

运行时间记录两个时间：

特征提取阶段运算耗时（主要比较的算法耗时）
图像拼接运算总耗时

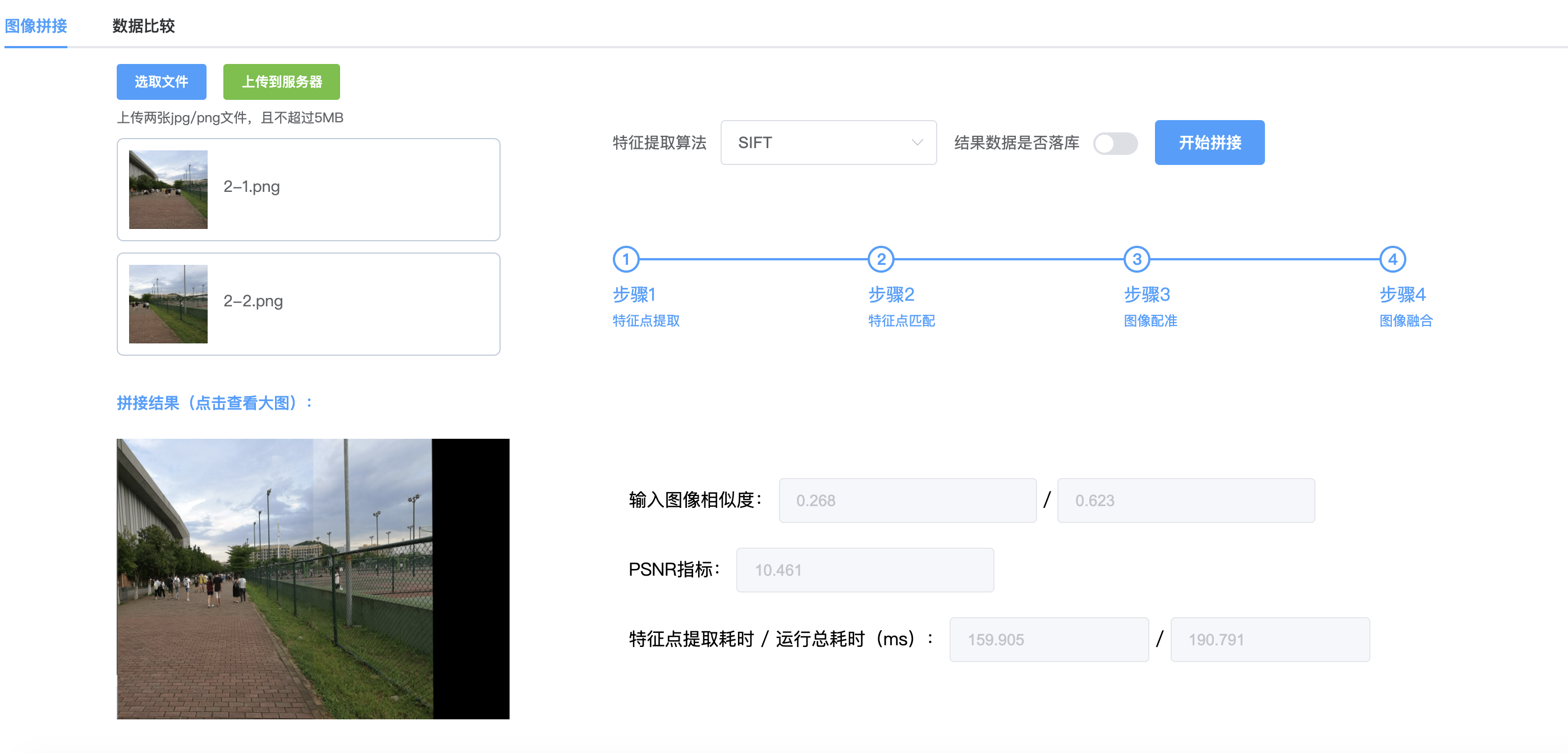

系统实现

技术选型

前端采用Vue.js和webpack技术实现前后端分离，组件采用elementUI和ECharts，与后端通信采用axios，后端框架从易用性角度考虑采用Flask，数据库从方便扩展的角度考虑采用MongoDB
